C-ligger | Thermisch verzinkte koudgevormde C-gording voor dak, wand en PV-ondersteuning

1. Productoverzicht

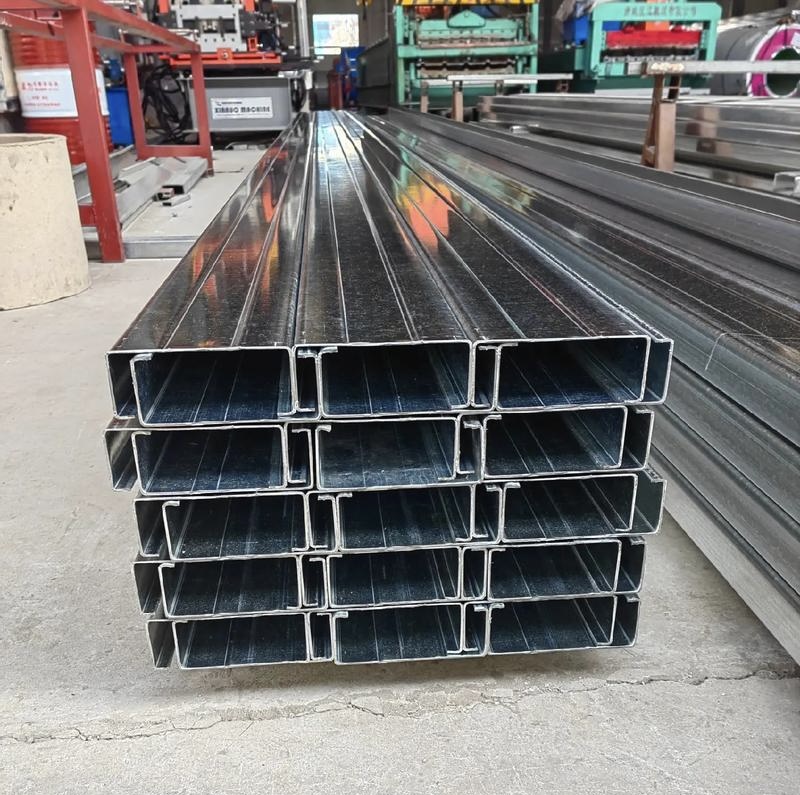

C‑balk, ook bekend als C‑profiel of C‑gording, is een koudgevormd lipped‑profiel van lichtgewicht staal. Dit product wordt bij omgevingstemperatuur uit hoogwaardige staalbanden gewalst en voldoet strikt aan de nationale normen GB/T 6725‑2017 en GB 50018 voor koudgevormde dunwandige staalconstructies. Dankzij zijn nauwkeurige maatnauwkeurigheid, nette profielvorming en het ontbreken van lasrestspanningen vormt het een geoptimaliseerd, lichtgewicht alternatief voor conventioneel warmgewalst U‑profielstaal.

Standaard materiaalklassen omvatten Q235B en Q355B. Op aanvraag zijn ook op maat gemaakte, hoogwaardige varianten leverbaar, waaronder Q355NL, een laagtemperatuur‑slagvast staal, Q355GNH, een weersbestendig staal, en roestvrijstalen kwaliteiten. C‑profielen worden veel toegepast in industriële fabrieken, opslagloodsen, fotovoltaïsche energiecentrales en geprefabriceerde gemeentelijke staalconstructies; ze fungeren als betrouwbare secundaire dragende en afsluitende profielen voor lichtgewicht staalconstructiesystemen.

2. Specificaties en technische parameters

Standaard modellen op voorraad

Volledige reeks standaardmaten op voorraad: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. Het cijfer geeft de hoogte van de balkwiek aan; bijvoorbeeld verwijst C80 naar een wiekhoogte van 80 mm.

Dimensionaal bereik

Webhoogte: 80 mm–300 mm
Flensbreedte: 40 mm–80 mm
Gelipde rand: 15 mm–20 mm (op maat gemaakte randafmetingen beschikbaar)
Wanddikte: 1,5 mm–4,0 mm; dikkere platen van meer dan 4,0 mm zijn mogelijk met technische ondersteuning
Standaardlengte: 6 m, 9 m, 12 m. Op maat gemaakte snijden op vaste lengte, precisieponsen en bewerkingen in speciale vormen zijn beschikbaar om te voldoen aan niet‑standaard constructiedesigns.

Oppervlakte-anticorrosiebehandeling

Thermisch verzinkt: Dubbelzijdige zinkcoating ≥180 g/m², met een gemiddelde dikte van de enkelzijdige laag tot 12,7 μm. Biedt stabiele roestwerende prestaties en garandeert een levensduur van 15–20 jaar bij buitengebruik onder normale omstandigheden.

Aluzinkcoating (AZ150): Vervaardigd volgens de ASTM A792-norm met een coating van 55% aluminium-zinklegering. Beschikt over uitstekende bestendigheid tegen zuren, alkaliën en hoge temperaturen, ideaal voor kustgebieden met zoutsproeien en zware industriële corrosieve omgevingen.

Aangepaste verfafwerking: Maakt gebruik van een composiet‑anticorrosiesysteem bestaande uit een epoxy‑zinkrijke primer en een aflak. Kosteneffectief voor binnenlandse constructietoepassingen, met aanpasbare kleuropties om te voldoen aan de esthetische eisen van het project.

3. Aangepaste diepe verwerkingsdienst

Wij bieden een volledige one‑stop oplossing voor nauwkeurige diepe bewerking van op maat gemaakte C‑profielen. De gehele workflow omvat CNC‑snijden op vaste lengte, het precieze ponsen van diverse gatvormen (ronde gaten, sleufgaten, elliptische gaten) conform uiteenlopende boutspecificaties, evenals buigen, rechtzetten, corrosiewerende coating en gestandaardiseerde eindverpakking. Alle afgewerkte producten worden binnen de gangbare tolerantie van ±1,0 mm geproduceerd; voor projecten met hoge eisen is bovendien een zeer hoge precisietolerantie van ±0,5 mm beschikbaar. Prefab‑componenten maken directe boutverbinding ter plaatse mogelijk, waardoor secundair snijden en nabewerken overbodig wordt en de bouwefficiëntie wordt verhoogd.

4. Kernvoordelen van het product

Lichtgewicht structuur en lagere totale kosten
In vergelijking met traditioneel warmgewalst profielstaal verlaagt de C‑balk het eigen gewicht met meer dan 30%, terwijl de draagcapaciteit gelijk blijft of zelfs toeneemt. Hierdoor wordt de statische belasting van het gebouw aanzienlijk verminderd, de funderingsbelasting verlaagd en de totale bouwkosten van het project gereduceerd.

Stabiele mechanische prestaties en hoge lager efficiëntie
Integraal koudgevormd profiel biedt een grote traagheidsstraal en uitstekende algehele weerstand tegen buiging en torsie. Het maakt een grotere overspanning tussen gordingen mogelijk, verlaagt het totale staalverbruik en optimaliseert de spanningsverdeling in de constructie.

Prefabricage-installatie en snellere bouw
Alle standaard- en maatwerkcomponenten worden in de fabriek voorgestanst en voorgefabriceerd. De gehele bouw ter plaatse verloopt volledig via boutverbindingen, zonder laswerkzaamheden of extra brandwerende behandeling op de bouwplaats, waardoor de projectcyclus aanzienlijk wordt verkort en de bouwveiligheid wordt verbeterd.

Multiscenario-anticorrosie en sterke aanpasbaarheid
Gediversifieerde oppervlaktebehandelingsoplossingen zijn geschikt voor droge binnenlandse, vochtige industriële en kustelijke zoutsproeiomgevingen. Het profiel behoudt gedurende langdurig buitengebruik een stabiele fysieke prestatie, zonder te roesten, te vervormen of structureel te falen.

Hoge dimensionale precisie en goede uitwisselbaarheid
Gelijkvormige productietoleranties en gestandaardiseerde afmetingen garanderen een hoge onderdelenverwisselbaarheid. Het product sluit naadloos aan op geprefabriceerde lichtstalen bouwsystemen en grootschalige fotovoltaïsche ondersteuningsprojecten, en ondersteunt gestandaardiseerde en modulaire bouwmethoden.

5. Toepassingsscenario's

Industriële staalconstructies: Industriële staalconstructies: Wordt gebruikt als dakgordingen, muurgordingen en secundaire draagconstructies voor fabriekshallen, industriële magazijnen en logistieke gebouwen. Wij leveren tevens professioneleTPO-waterdichte membraanvoor dakwaterdichtingsoplossingen.

PV-nieuwe-energieprojecten: Veelgebruikt voor dragende en hulpdragende onderdelen van fotovoltaïsche dakbeugels en vloer‑gemonteerde zonne‑energiecentrales.

Prefabricage van lichte stalen gebouwen: Van toepassing op hoofdframes, wand- en dakomsluitingsconstructies van lichte stalen villa's, containerwoningen en modulaire prefabgebouwen.

Magazijn- en mechanische ondersteuningsconstructies: Geschikt voor opslagrekframes, funderingssteunen voor apparatuur en secundaire liggerconstructies van stalen werkplatforms.

Gemeentelijke hulpwerken: Ideaal voor overkappingen buitenshuis, parkeeroverkappingen, voetgangerscorridors, bushalteoverkappingen en kleine landschappelijke staalconstructieprojecten.

6. Levering, verpakking en serviceondersteuning

Voorraadlevering: Een volledig assortiment standaard gegalvaniseerde C‑profielen is voldoende op voorraad, met levering binnen 2–5 werkdagen.

Levertijd voor maatwerk: Aangepaste dikte, speciaal ponsen en producten met niet-standaardafmetingen hebben na bevestiging van de bestelling 7–12 werkdagen nodig.

Verpakkingsoplossing: Standaard bundeling met skidversterking om vervorming te voorkomen. Ondersteunt binnenlandse landtransport en gestandaardiseerde exportverpakking voor zeevracht.

Kwaliteitsborging: Volledige milltestcertificaten, inspectierapporten over de gegalvaniseerde laag en een volledig pakket kwalificatiedocumenten worden verstrekt ter ondersteuning van de wereldwijde projectinspectie en -acceptatie.

7. Veelgestelde vragen

V1: Wat zijn de verschillen tussen een C-profiel en gewoon warmgewalst kanaalstaal?
A1: C-profiel is dunwandig koudgevormd lichtstaal met een lager gewicht en lagere kosten, voornamelijk gebruikt voor de gebouwschil en secundaire draagconstructies. Het ondersteunt een vooraf geperforeerd gatontwerp voor snelle boutmontage. Traditioneel warmgewalst kanalenstaal kenmerkt zich door een hogere algehele stijfheid en een zwaarder gewicht, en wordt vooral toegepast voor hoofddraagbalken en -kolommen.

V2: Kunt u de balklengte en de gatposities volgens de tekeningen op maat maken?
A2: Ja. Wij ondersteunen volledige op tekening gebaseerde maatwerkoplossingen, inclusief willekeurige snijlengtes, gepersonaliseerde gatafstanden en speciale gatposities. Alle diepe bewerkingen worden in de fabriek uitgevoerd, zodat directe installatie ter plaatse mogelijk is.

V3: Welke oppervlaktebehandeling is het beste voor buitengebruik?
A3: Conventioneel thermisch verzinken is geschikt voor algemene buitentoepassingen. Voor kustgebieden en zwaar industriële omgevingen met een hoge corrosiviteit wordt aangeraden om te kiezen voor een aluzinc-coating of een hoogzinkcoating (≥275 g/m²) om de levensduur te verlengen.

Vraag 4: Hoe kies je tussen een C-gording en een Z-gording?
A4: C-gording is geschikt voor dakhellingen ≤5°, met een eenvoudige constructie en een gemakkelijke installatie. Z-gording maakt gebruik van een overlappende aansluiting aan de uiteinden voor een doorlopende overspanningsprestatie en is geschikt voor dakhellingen van 5° tot 20°. De definitieve keuze dient te voldoen aan de feitelijke constructie‑ en dakhellingparameters.

8. Productoverzicht

Vervaardigd volgens de nationale normen GB/T 6725-2017 en GB 50018, maakt onze C‑balk gebruik van Q235B en Q355B als standaardmaterialen; voor speciale werkomstandigheden zijn ook materialen met lage‑temperatuurbestendigheid, weerbestendigheid en roestvrij staal optioneel verkrijgbaar. Deze hoogprecisie koudgevormde lichte staalconstructie kenmerkt zich door een lichtgewicht ontwerp, uitstekende buigsterkte en stabiele constructieprestaties. Voorzien van meerdere corrosiebeschermende behandelingen en geïntegreerde diepteverwerking in de fabriek, wordt hij op grote schaal ingezet voor dakgordingen en muurdragers in staalconstructies, evenals voor fotovoltaïsche ondersteuningssystemen, en vormt hij een kosteneffectieve en betrouwbare constructieve oplossing voor industriële, nieuwe‑energie‑ en gemeentelijke prefabprojecten wereldwijd.
